Саморез для крепления доборных элементов и скрепления 2-х профлистов (би-металл)

Биметаллический саморез Scorp Systems SX K D RS 14 предназначен для крепления доборных элементов и соединения двух профилированных листов. Саморез имеет диаметр винта 4,8 мм, шайбу диаметром 14 мм, покрытие Kaitex и укороченное сверло RS.

Описание
Характеристики

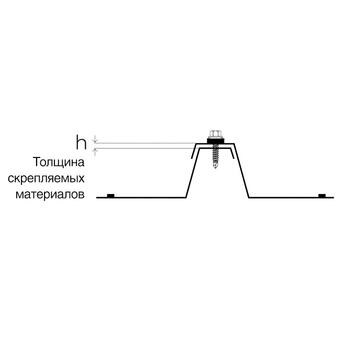

Наименование	D шайбы, мм	D шурупа, d1, мм	Длина шурупа, L, мм	Толщина подконструкции, t, мм	Толщина скрепляемых материалов, T, мм
SX K D RS 14 4.8x19	14	4,8	19	2	2

SX (TM) | K — Покрытие Kaitex | D — Тип сверла | RS — Укорочённое сверло | 14 — Диаметр шайбы

Диаметр шайбы D, мм: 14

Диаметр винта d1, мм: 4.8

Покрытие: KAITEX

Тип сверла: D,RS (укороченное сверло)

Назначение: Металл, БиМеталл, Профлист

Предельно допустимые нагрузки

Вид нагрузки	Толщина стали, T (t; T), мм	Предельная нагрузка, кН
На разрыв (ZB в кН)		9,1
На срез (Qb в кН)		6,10
На вырыв Fz — сталь ST37 (350 Н/мм²)	4	8,9
На вырыв Fz — сталь ST37 (350 Н/мм²)	6	11,8
На прорыв листа Fu (для шайбы 14 мм)	0,5	0,7
На прорыв листа Fu (для шайбы 14 мм)	1	1,3
