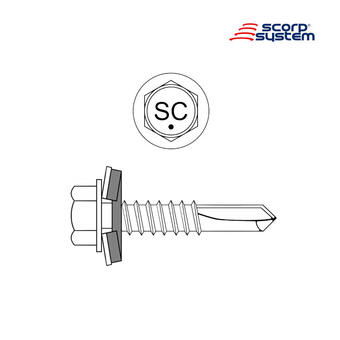

Саморез для крепления профлистов к металлическим подконструкциям до 8 мм

Саморез Scorp Systems SC K D4 19 предназначен для крепления профилированных листов к металлическим подконструкциям толщиной до 8 мм. Саморез имеет диаметр винта 5,5 мм, шайбу диаметром 19 мм, сверло типа D4 и антикоррозионное покрытие Kaitex.

Описание
Характеристики

Наименование	D шайбы, мм	D шурупа, d1, мм	Длина шурупа, L, мм	Толщина подконструкции, t, мм	Толщина скрепляемых материалов, T, мм	Кол-во в упаковке, шт
SC K D4 19 5.5x25	19	5,5	25	2,0–8,0	9	2500

SC (TM) | K — Покрытие Kaitex | D4 — Тип сверла | 19 — Диаметр шайбы

Диаметр шайбы D, мм: 19

Диаметр винта d1, мм: 5.5

Покрытие: Kaitex

Тип сверла: D4

Назначение: Металл, Профлист

Предельно допустимые нагрузки

Вид нагрузки	Толщина стали, T (t; T), мм	Предельная нагрузка, кН
На разрыв (ZB в кН)		17,0
На срез (Qb в кН)		10
На вырыв Fz — сталь ST37 (350 Н/мм²)	2,0	3,6
	4,0	10,80
	6,0	15,80
На прорыв листа Fu (шайба 19 мм)	0,50	3,74
	0,75	5,40
	1,00	7,20
