Саморез для крепления профлистов на металлическую подконструкцию до 15,5 мм (би-металл)

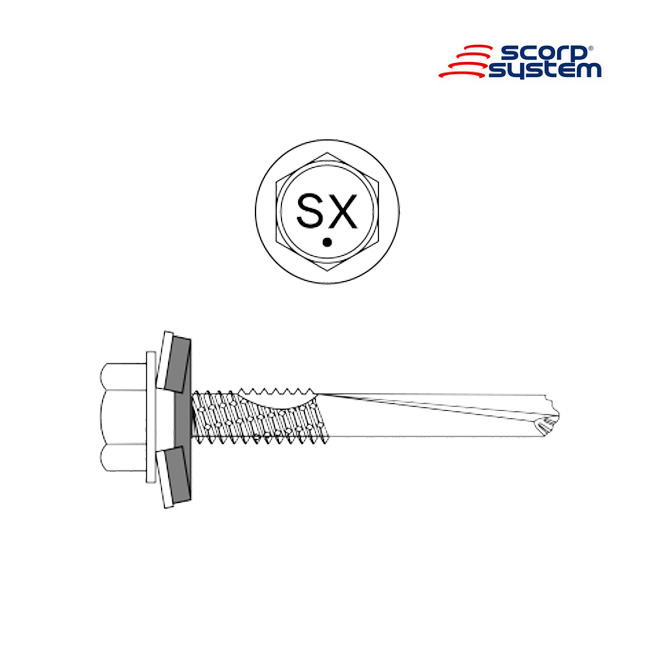

Биметаллический саморез Scorp Systems SX K D6 19 предназначен для крепления профилированных листов к металлической подконструкции толщиной до 15,5 мм. Саморез имеет диаметр винта 5,5 мм, шайбу диаметром 19 мм, покрытие Kaitex и сверло типа D6.

Описание
Характеристики

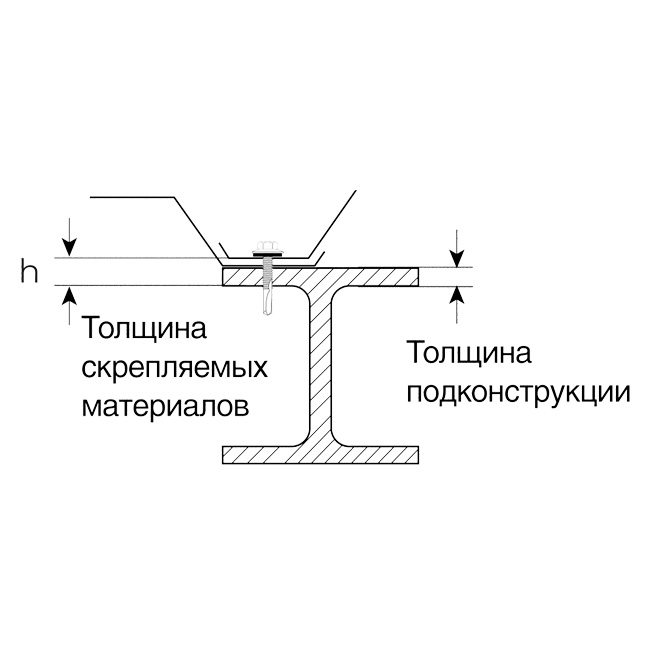

Наименование	D шайбы, мм	D шурупа, d1, мм	Длина шурупа, L, мм	Толщина подконструкции, t, мм	Толщина скрепляемых материалов, T, мм
SX K D6 19 5.5x44	19	5,5	44	4	20
SX K D6 19 5.5x55	19	5,5	55	4	30

SX (TM) | K — Покрытие Kaitex | D6 — Тип сверла | 19 — Диаметр шайбы

Диаметр шайбы D, мм: 19

Диаметр винта d1, мм: 5.5

Покрытие: Kaitex

Тип сверла: D6

Назначение: Металл, БиМеталл, Профлист

Предельно допустимые нагрузки

Вид нагрузки	Толщина стали, T (t; T), мм	Предельная нагрузка, кН
На разрыв		9,50
На срез		11,20
На вырыв — сталь ST37 (350 Н/мм²)	4,00	9,25
На вырыв — сталь ST37 (350 Н/мм²)	6,00	11,50
На прорыв листа (шайба 19 мм)	0,50	3,90
На прорыв листа (шайба 19 мм)	0,75	5,40
