Саморез для крепления сэндвич-панелей на подконструкцию до 18 мм (би-металл)

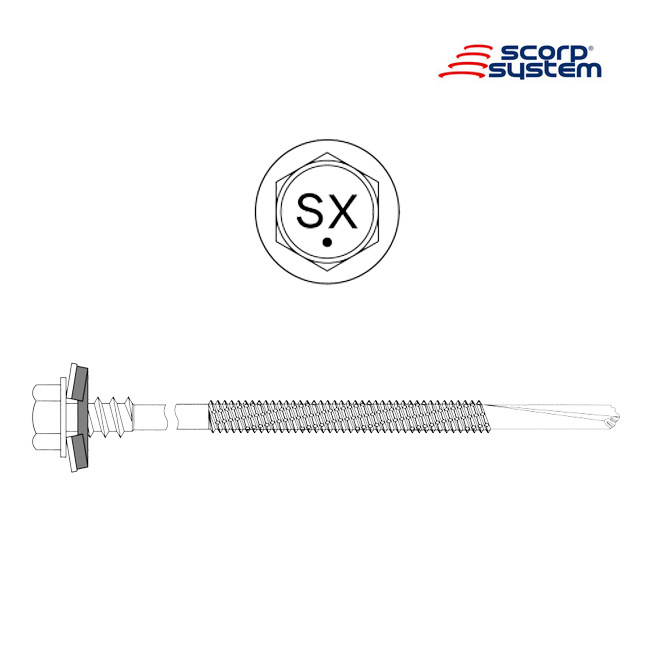

Саморез Scorp Systems SX K D7 HT 19 5,5×L предназначен для крепления сэндвич-панелей к металлической подконструкции толщиной до 18 мм. Модель выполнена в биметаллическом исполнении, имеет покрытие Kaitex, сверло D7, вторую резьбу HT и шайбу диаметром 19 мм.

Описание
Характеристики

Наименование	D шайбы, мм	D шурупа, d1, мм	Длина шурупа, L, мм	Толщина подконструкции, t, мм	Толщина скрепляемых материалов, T, мм
SX K D7 HT 19 5.5x93	19	5,5	93	4	20
SX K D7 HT 19 5.5x118	19	5,5	118	4	45
SX K D7 HT 19 5.5x143	19	5,5	143	4	70
SX K D7 HT 19 5.5x165	19	5,5	165	4	90
SX K D7 HT 19 5.5x193	19	5,5	193	4	120
SX K D7 HT 19 5.5x243	19	5,5	243	4	170
SX K D7 HT 19 5.5x290	19	5,5	290	4	220

SX (TM) | K — Покрытие Kaitex | D7 — Тип сверла | HT — Вторая резьба | 19 — Диаметр шайбы

Диаметр шайбы D, мм: 19

Диаметр винта d1, мм: 5.5

Покрытие: KAITEX

Тип сверла: D7

Назначение: Металл, БиМеталл, Сэндвич-панели

Предельно допустимые нагрузки

Вид нагрузки	Толщина стали, T (t; T), мм	Предельная нагрузка, кН
На разрыв		18,80
На срез (Qb в кН)		10,00
На вырыв Fz в kH сталь ST37 (350 H/мм)	6,00	12,50
	8,00	15,40
	10,00	17,60
	25,00	18,20
Поперечная нагрузка Fg в kH сталь ST37 (350 H/мм)	0,50 ; 4,00	10,00
	0,63 ; 3,80	3,80
	0,75 ; 4,20	4,20
	1,00 ; 6,90	6,90
	1,50 ; 10,80	10,80
На прорыв листа Fu в kH (для шайбы 19 мм)	0,50	3,84
	0,75	4,50
	1,00	5,88
