Саморез для крепления сэндвич-панелей к бетонному основанию

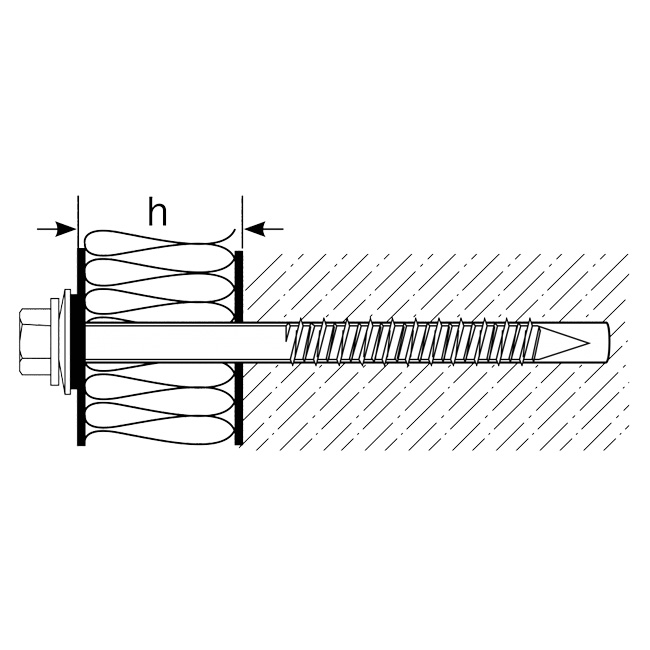

Саморез Scorp Systems SC K CON 19 предназначен для крепления сэндвич-панелей к бетонному основанию. Саморез имеет диаметр винта 6,3 мм, шайбу диаметром 19 мм, исполнение CON для бетона и антикоррозионное покрытие Kaitex.

Описание
Характеристики

Наименование	D шайбы, мм	D шурупа, d1, мм	Длина шурупа, L, мм	Макс. толщина материала, мм	Диаметр бура / мин. рабочая длина бура, мм
SC K CON 19 6.3x115	19	6,3	115	70	5
SC K CON 19 6.3x140	19	6,3	140	95	5
SC K CON 19 6.3x160	19	6,3	160	115	5
SC K CON 19 6.3x190	19	6,3	190	145	5
SC K CON 19 6.3x210	19	6,3	210	165	5
SC K CON 19 6.3x260	19	6,3	260	215	5
SC K CON 19 6.3x310	19	6,3	310	265	5

SC (TM) | K — Покрытие Kaitex | CON — Саморез для бетона | 19 — Диаметр шайбы

Диаметр шайбы D, мм: 19

Диаметр винта d1, мм: 6.3

Покрытие: Kaitex

Тип сверла: CON (для бетона)

Назначение: Бетон, Сэндвич-панели

Предельно допустимые нагрузки

Вид нагрузки	Марка бетона	Предельная нагрузка, кН
На разрыв		19,80
На срез		13,40
На вырыв из бетона и кирпича*	B30	3,52
На прорыв листа (шайба 19 мм) — 0,50 мм		4,04
На прорыв листа (шайба 19 мм) — 0,70 мм		5,88

*Примечание: Кирпич полнотелый; Плита 40 мм B25
