Саморез для крепления сэндвич-панелей на подконструкцию до 15,5 мм

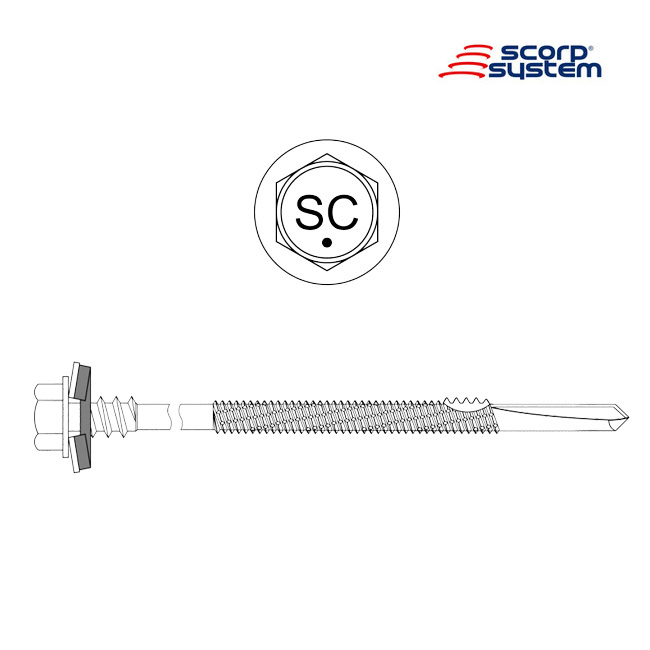

Саморез Scorp Systems SC K D6 HT 19 предназначен для крепления сэндвич-панелей к металлической подконструкции толщиной до 15,5 мм. Саморез имеет диаметр винта 5,5 мм, шайбу диаметром 19 мм, сверло D6, вторую резьбу HT и антикоррозионное покрытие Kaitex.

Описание
Характеристики

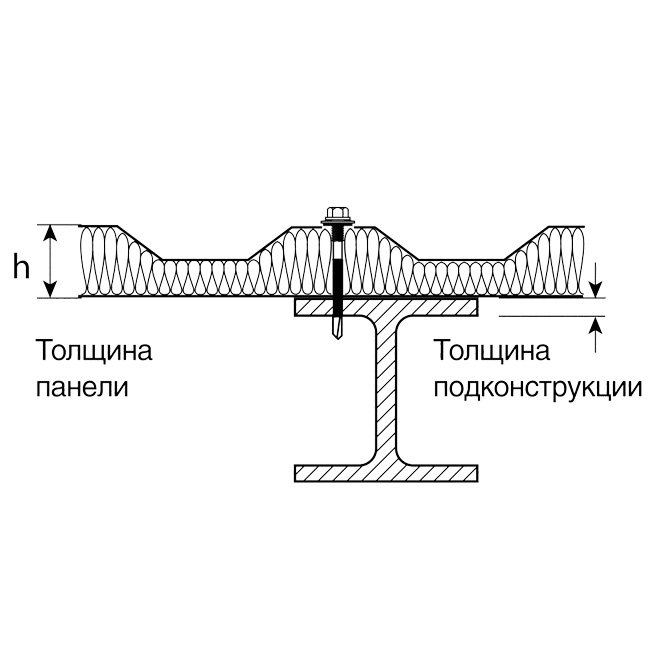

Наименование	D шайбы, мм	D шурупа, d1, мм	Длина шурупа, L, мм	Толщина подконструкции, t, мм	Толщина скрепляемых материалов, T, мм
SC K D6 HT 19 5.5x95	19	5,5	95	4,0–15,5	15–45
SC K D6 HT 19 5.5x115	19	5,5	115	4,0–15,5	45–75
SC K D6 HT 19 5.5x130	19	5,5	130	4,0–15,5	60–90
SC K D6 HT 19 5.5x140	19	5,5	140	4,0–15,5	70–100
SC K D6 HT 19 5.5x160	19	5,5	160	4,0–15,5	70–120
SC K D6 HT 19 5.5x190	19	5,5	190	4,0–15,5	100–150
SC K D6 HT 19 5.5x210	19	5,5	210	4,0–15,5	120–170
SC K D6 HT 19 5.5x240	19	5,5	240	4,0–15,5	150–200
SC K D6 HT 19 5.5x285	19	5,5	285	4,0–15,5	195–245
SC K D6 HT 19 5.5x315	19	5,5	315	4,0–15,5	225–275
SC K D6 HT 19 5.5x350	19	5,5	350	4,0–15,5	260–310

SC (TM) | K — Покрытие Kaitex | D6 — Тип сверла | HT — Вторая резьба | 19 — Диаметр шайбы

Диаметр шайбы D, мм: 19

Диаметр винта d1, мм: 5.5

Покрытие: Kaitex

Тип сверла: D6 HT

Назначение: Металл, Сэндвич-панели

Предельно допустимые нагрузки

Вид нагрузки	Толщина стали, T (t; T), мм	Предельная нагрузка, кН
На разрыв (ZB в кН)		18,20
На срез (Qb в кН)		10,00
На вырыв Fz — сталь ST37 (350 Н/мм²)	4,00	10,40
	6,00	12,50
	8,00	15,40
	10,00	17,60
Поперечная нагрузка Fz — сталь ST37 (350 Н/мм²)	0,50; 4,00	10,00
	0,63; 3,80	3,80
	0,75; 4,20	4,20
	1,00; 6,90	6,90
	1,50; 10,8	10,8
На прорыв листа Fu (шайба 19 мм)	0,50	3,84
	0,75	4,50
	1,00	5,88
